大電容儲能型NFC無源鎖FPCB組件化線路板模塊產品概述
產品定義：
大電容儲能型NFC無源鎖組件化線路板模塊是一種無源電子模塊，它采用大電容儲能器件，具有NFC功能的手持終端利用NFC（近場通信）技術實現無源鎖授權開、關鎖功能。這種模塊的主要特點無需內置電池且可做到IP68防水，非常適合惡劣環境應用，如變電站、電力鎖、燃?xì)夤艿赖取?/p>
1. 大電容儲能器件：用于儲存能量，為NFC無源鎖提供所需的電能。
2. NFC芯片：實現NFC通信功能，與手機等手持終端設備進行能量采集及認證數據交換，以實現授權開、關鎖功能。
3. 保護電路：對模塊進行保護，防止由于過壓、過流等原因?qū)δK造成損害。

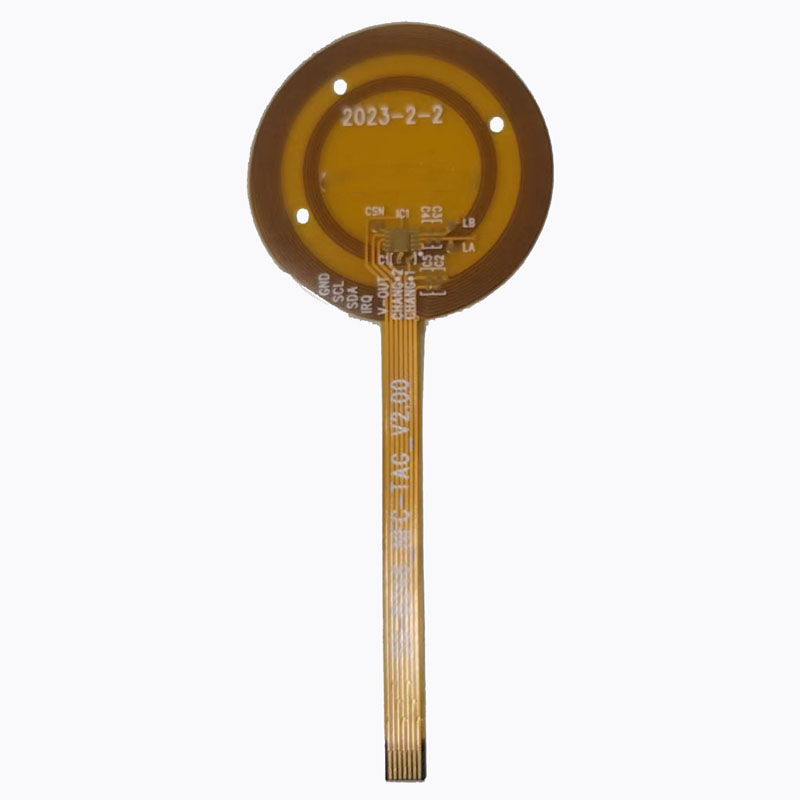

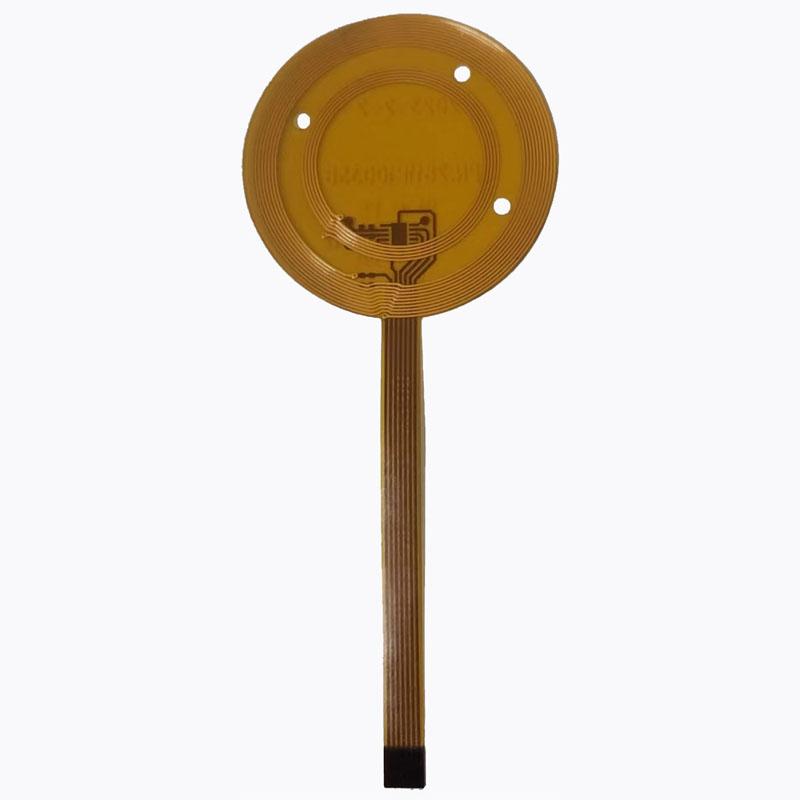

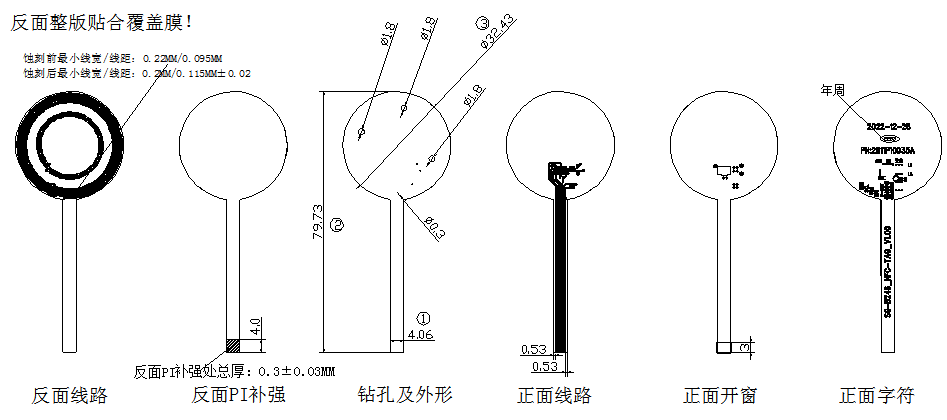

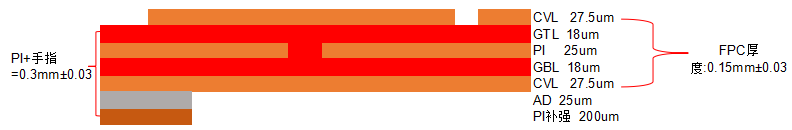

產品圖片：見分層圖
產品基本工藝流程：
開料、鉆孔、沉/鍍銅、圖形轉移、蝕刻、NFC射頻指標首件驗證、疊層、壓合、表面處理、測試、成型、SMT、功能/性能測試。
產品特色亮點：
1、無需內置電池或外部電源，節能環保。
2、利用NFC近場通信技術，操作簡便，用戶體驗良好
產品應用：掛鎖、柜鎖、箱包鎖
產品輸出相關報告：
《項目技術可行性分析報告》
《產品測試報告》
《線路板成品可靠性測試報告》
