在當今數字化的時代，手機殼不僅僅是保護手機的工具，還能為用戶帶來更多的功能和便利。墨水屏手機殼作為一種新興的產品，結合了墨水屏的低功耗、護眼等優點和 NFC（Near Field Communication，近場通信）的便捷性，為用戶提供了全新的使用體驗。而在墨水屏手機殼 NFC 的制作中，天線的設計和制作是至關重要的一環，它直接影響著 NFC 設備的性能和兼容性。在眾多的天線制作材料中，F(xiàn)PC（Flexible Printed Circuit，柔性印刷電路）因其獨特的優勢而被廣泛應用于 NFC 天線的制作中。FPC（Flexible Printed Circuit，柔性印刷電路板）因其獨特的優勢被廣泛采用。本文將深入探討墨水屏手機殼 NFC 為何采用 FPC 制作的原因。
NFC墨水屏手機殼FPCBA單體圖
FPC 是一種具有高度柔性的印刷電路板，它由柔性基材、銅箔和覆蓋層組成。FPC 的柔性使得它可以彎曲、折疊和扭曲，能夠適應各種復雜的形狀和空間限制。此外，F(xiàn)PC 還具有輕薄、密度高、可靠性高等優點，這些特點使得它成為制作 NFC 天線的理想材料。
1、柔性可彎曲：FPC 可以彎曲、折疊和扭曲，能夠適應墨水屏手機殼的復雜形狀和空間限制，確保 NFC 天線能夠完美貼合在手機殼內部。
2、輕?。篎PC 厚度薄、重量輕，不會給墨水屏手機殼增加過多的負擔，保持手機殼的輕便性。
3、高密度布線：FPC 可以實現高密度的布線，能夠滿足 NFC 天線對線路布局的要求，提高天線的性能和穩定性。
4、良好的可靠性：FPC 具有良好的耐彎曲、耐折疊性能，能夠在長期使用中保持穩定的電氣性能，確保 NFC 功能的可靠性。
NFC 技術是一種短距離無線通信技術，它工作在 13.56MHz 的頻率上，通信距離通常在幾厘米以?xún)?nèi)。為了實現有效的 NFC 通信，天線需要具備以下特點：
1、良好的電磁性能
天線需要能夠有效地發射和接收 13.56MHz 的電磁波，具有較高的增益和效率，以確保通信的可靠性和穩定性。
2、較小的尺寸
NFC 設備通常具有較小的尺寸和體積，因此天線也需要盡可能地小巧，以適應設備的空間限制。
3、良好的兼容性
NFC 技術需要與各種不同的設備和系統進行兼容，因此天線需要具有良好的通用性和兼容性，能夠適應不同的頻率和協議標準。
4、美觀性
墨水屏手機殼作為手機的配件，需要具備一定的美觀性。FPC 可以根據手機殼的設計要求進行定制化生產，實現與手機殼的完美融合
1、良好的電磁性能
FPC 天線可以通過精確的設計和制造工藝，實現與 13.56MHz 頻率的良好匹配，具有較高的增益和效率，能夠有效地提高 NFC 通信的距離和速度。
2、靈活的設計
FPC 的柔性特點使得 NFC 天線可以設計成各種形狀和尺寸，能夠更好地適應墨水屏手機殼的內部空間，實現天線的優化布局，提高信號傳輸性能。
3、易于集成
FPC 天線可以通過粘貼、焊接等方式輕松地集成到 NFC 設備中，與其他電子元件實現良好的連接，提高了設備的可靠性和穩定性。
4、 減少信號干擾
FPC 可以采用多層布線技術，有效地減少信號干擾，提高 NFC 信號的穩定性和可靠性。
5、 增強產品可靠性
FPC 具有良好的耐環境性能，能夠在不同的溫度、濕度和壓力條件下保持穩定的性能，增強墨水屏手機殼 NFC 的可靠性。
6、 提高生產效率
相比于其他天線制作材料，F(xiàn)PC 的制作工藝相對簡單，可以實現自動化生產，提高生產效率，降低生產成本。

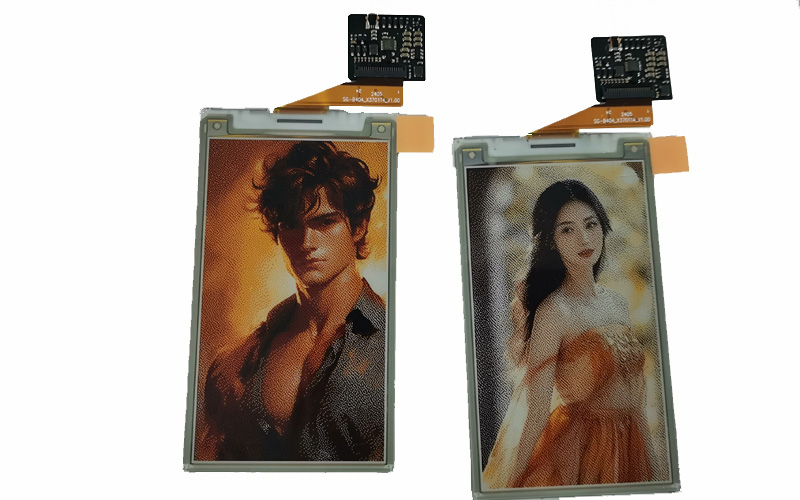

NFC墨水屏手機殼組件樣品實拍
FPC 天線的制作工藝主要包括以下幾個步驟：
A. NFC天線設計：根據 NFC 設備的要求和應用場景，使用專業軟件設計FPC的布局和線路。設計出合適的天線形狀和尺寸，并確定天線的電感、電容等參數。
B. 制版設計與制版（cam設計）：根據客戶需求和電路設計要求，將設計好的圖形轉換為制版文件，通常使用光刻或蝕刻技術制作出電路板的圖案。
C. 基材準備：選擇合適的柔性基材，如聚酰亞胺（PI）、聚酯（PET）等。對基材進行清潔和預處理，以確保良好的附著力。
D. 鉆孔與沖孔：根據設計要求，在FPC上進行鉆孔或沖孔，以安裝電子元件或?qū)崿F(xiàn)連接。
E. 導電層制作（蝕刻）：通過電鍍、濺射或化學沉積等方法，在基材上形成導電層，通常是銅箔。對導電層進行蝕刻，以形成所需的電路圖案。
F. 覆蓋層制作（壓合）：在導電層上覆蓋一層絕緣材料，如聚酰亞胺、聚酯薄膜等，以保護電路并提供絕緣性能。可以使用壓合、涂布或粘貼等方法來施加覆蓋層。
G. 表面處理：對FPC的表面進行處理，如鍍金、鍍錫、抗氧化處理等，以提高導電性和可焊性。
H. 測試與檢驗：使用測試設備對FPC進行電氣性能測試，如導通測試、絕緣測試等。進行外觀檢查，確保FPC沒有缺陷和損壞。
I. 切割與成型：根據客戶要求的尺寸和形狀，對FPC進行切割和成型，可以使用沖床、激光切割等設備。
J. 功能測試：對制作好的 FPC 天線進行測試，包括電磁性能測試、兼容性測試等，確保天線符合要求。
K. 組裝與包裝：將電子元件安裝到FPC上，進行組裝和焊接，對成品進行包裝，以保護FPC在運輸和存儲過程中不受損壞。
在墨水屏手機殼 NFC 中，F(xiàn)PC 主要用于制作 NFC 天線。NFC 天線是實現 NFC 通信的關鍵部件，它負責接收和發送 NFC 信號。FPC 制作的 NFC 天線可以根據手機殼的形狀和尺寸進行定制化設計，確保天線能夠覆蓋整個手機殼，從而提高信號的接收和發送范圍。
此外，F(xiàn)PC 還可以用于連接 NFC 芯片和其他電子元件，形成一個完整的 NFC 電路。通過合理的布局和設計，F(xiàn)PC 可以有效地減少電路中的信號干擾，提高 NFC 通信的穩定性和可靠性。
綜上所述，F(xiàn)PC 因其柔性可彎曲、輕薄、高密度布線和良好的可靠性等特點，能夠滿足墨水屏手機殼 NFC 對信號傳輸性能、兼容性、美觀性和可靠性的要求。因此，在墨水屏手機殼 NFC 的制作中，F(xiàn)PC 是一種理想的選擇。隨著技術的不斷進步，F(xiàn)PC 在墨水屏手機殼 NFC 中的應用將不斷拓展和完善，為用戶帶來更加便捷、高效的使用體驗。

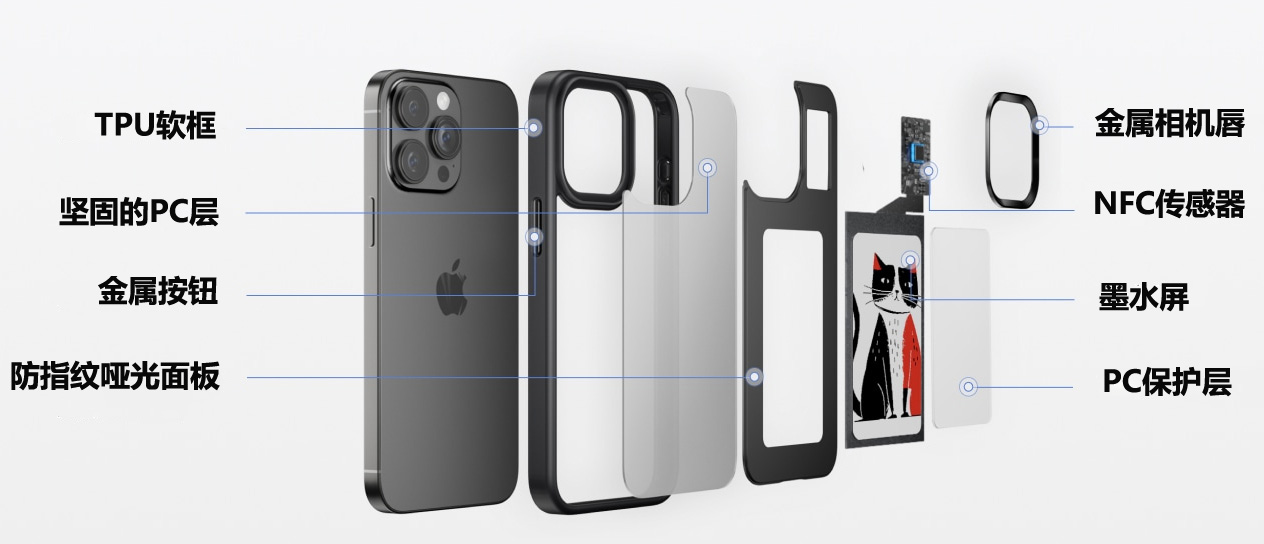

NFC墨水屏手機殼結構解刨圖
希望本文能夠幫助您了解墨水屏手機殼 NFC 為何采用 FPC 制作的原因。如果您對本文有任何疑問或建議，歡迎隨時與我們交流，咨詢熱線：13249834959（微信同號）
